組み込み GUI 用のデュアル SPI インターフェイス

デュアル SPI 機能と 16 ビットの色深度を備えたディスプレイは、基盤となるハードウェア アーキテクチャを変更することなく、さまざまなデータ レートの要求に適応できます。

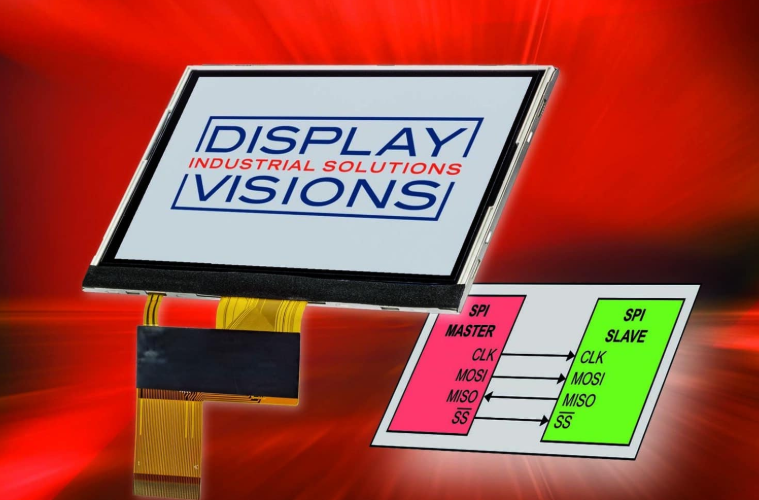

DISPLAY VISIONS は、マイクロコントローラー ベースの組み込みシステム向けに開発された SPI インターフェイスを備えた 4.3 インチ カラー ディスプレイである EA TFT043 42SINN を発表しました。マイクロコントローラーベースのシステムに直接統合できる、コンパクトでコスト重視のディスプレイモジュールに対する需要の高まりに対応します。多くの組み込みアプリケーションでは、開発者は、特に基板スペースとピンの利用可能性が限られているハンドヘルド デバイス、コントロール パネル、および産業用機器において、パフォーマンス、配線の簡素化、およびスペース効率のバランスをとろうとしています。


シリアル ペリフェラル インターフェイス (SPI) は、高いデータ レート、全二重通信、低遅延、配線要件の削減により、このような設計でよく選択されます。SPI はパラレル インターフェイスと比較して信号線の数を最小限に抑えることで、PCB レイアウトを簡素化し、システム全体の複雑さを軽減できます。EA TFT043 42SINN の統合 SPI バスは、3 線、4 線、またはデュアル SPI インターフェイスとして構成できます。デュアル SPI モードにより転送速度が 2 倍になり、設計者はコア ディスプレイ モジュールを変更せずにアプリケーションのニーズに応じて通信パフォーマンスを調整できます。

ディスプレイは 480 x 272 ピクセルの解像度を提供し、16 ビットの色深度で最大 65,535 色をサポートします。この仕様により、組み込みシステムにおける詳細なグラフィカル ユーザー インターフェイス、アイコン、およびステータス情報の表示が可能になります。IPSテクノロジーが組み込まれており、より広い視野角にわたって安定したコントラストと色表現を維持します。さらに、1,100 cd/平方メートルのバックライト定格により、屋外または強く照らされた屋内環境に適した明るい周囲光条件でも読みやすくなります。

電気的な観点から見ると、ディスプレイは 3.3 V のロジック電源で動作しますが、バックライトには 60 mA で約 12 V が必要です。指定された動作温度範囲は摂氏マイナス 20 度から摂氏プラス 70 度で、システム設計時に温度変動を考慮する必要がある工業および準工業条件での使用をサポートします。
