高出力密度SIC電源モジュール

ROHMは、電気自動車用（XEV）用のオンボードチャージャー（OBC）で使用されるPFCおよびLLCコンバーター向けに設計されたコンパクトHSDIP20パッケージに設計されたコンパクトHSDIP20パッケージに、新しい4-in-1および6-in-1 SIC成形モジュールを導入しました。範囲には、6つの750Vモデルと7つの1200Vモデルが含まれます。これらのモジュールは、すべての必須パワー変換回路を単一のコンパクトパッケージに組み合わせて、製造業者が設計の複雑さを削減し、OBCやその他の高出力アプリケーションの電力変換システムのサイズを縮小するのを支援します。産業用設定では、EV充電ステーション、V2Xシステム、ACサーボ、サーバー電源、PVインバーター、パワーコンディショナーなどのアプリケーションをサポートしています。

EVがより高いバッテリー電圧に向かって移動して駆動範囲と充電速度を高めるにつれて、より強力なOBCとDC-DCコンバーターに対する需要が高まっています。同時に、市場はより小さく、より軽いシステムを推進しています。これらの要求を満たすには、電力密度と熱性能の進歩が必要です。ROHMのHSDIP20パッケージは、出力と熱散逸の両方を改善する統合ソリューションを提供することにより、これらの課題に取り組みます。

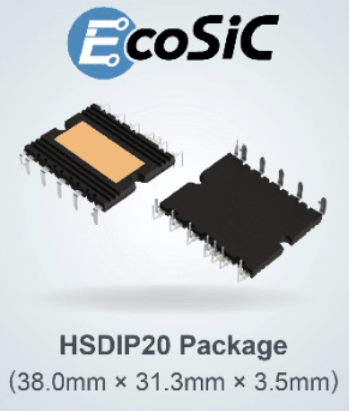

HSDIP20パッケージは、強力な熱散逸能力を備えた絶縁基板を使用し、高出力操作中でもチップ温度を低く抑えます。同じ条件下でトップサイドの冷却を備えた6つの離散SIC MOSFETとROHMの6-in-1モジュールを使用した典型的なOBC PFC回路を比較すると、HSDIP20は25W操作で約38°Cクーラーを実行しました。

この効率的な熱パフォーマンスにより、コンパクトモジュールは高電流を処理することができ、業界をリードする電力密度を提供します。これは、上部の冷却された離散ソリューションの3倍、同様のDIPタイプのモジュールの1.4倍以上です。その結果、HSDIP20は、トップサイドの冷却された離散セットアップと比較して、PFC回路の取り付け面積を約52％減らすことができ、オンボードチャージャーなどの用途の電力変換回路のサイズを大幅に削減するのに役立ちます。
