車載システム用高温サーミスタ

TDK Corporation は、最新の自動車モジュール内部の熱レベルの上昇に対処する、最大 +175 °C の温度で動作できる新しい NTC サーミスタ シリーズを発表しました。新しい NTCSP シリーズは、導電性接着剤による取り付け用に設計されており、-55 °C ～ +175 °C の広範囲にわたる温度検出と補償をサポートしています。

自動車システムでは、より強力なパワー半導体が使用されており、制御ユニット内の熱が増加しています。その結果、近くのコンポーネントはより高い温度に対応する必要があります。TDK の以前の NTC サーミスタは最大 +150 °C まで定格されていました。新シリーズではこの制限を25度延長し、センシング機能を変えることなく、より高温の環境でも使用できるようになりました。

このデバイスは AEC-Q200 要件を満たしているため、車載アプリケーションに適しています。一般的な使用例には、ABS ユニット、トランスミッション、エンジン制御モジュールなどのシステムにおける温度の監視と補償が含まれます。これらのシステムは非常に低い温度と非常に高い温度の両方に直面することが多いため、全範囲にわたって安定した動作が必要です。

NTCSP シリーズの主な変更点は、AgPd (銀パラジウム) 端子の使用です。この構造は、従来のはんだ付けの代わりに導電性接着剤による取り付けをサポートします。高温では、はんだ接合部の信頼性の問題が発生する可能性があります。AgPd 端子設計は、+175 °C で安定した電気的および機械的性能を維持するのに役立ちます。

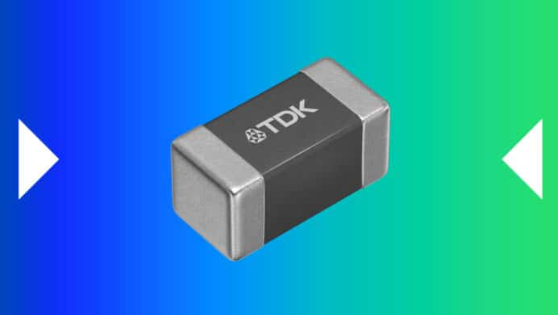

これらのコンポーネントはコンパクトな 1.6 × 0.8 mm パッケージで提供され、10 kΩ および 100 kΩ の抵抗オプションが用意されています。これにより、設計者は基板スペースを小さく保ちながら、システム要件に基づいて値を選択できます。

同社は、自動車やその他の高温アプリケーションにおける増大する熱需要に対応するために、より多くのチップサイズ、抵抗値、および動作温度のオプションを追加して、ラインアップをさらに拡大する予定です。
