周波数帯域が 7 ～ 24 GHz の範囲に移行すると、システムの複雑さは個々のデバイスに起因するものではなくなります。代わりに、アンテナ設計、高度なパッケージング、およびクロスドメイン システムのコラボレーションが、パフォーマンスの限界を定義する重要な変数となっています。

6G FR3 帯域に関する技術レポートを検討すると、明らかな分水嶺が浮かび上がってきます。通信業界は、 周波数帯域競争 に システム能力競争。

5G 時代には、Sub-6GHz で十分なのか、それともミリ波で拡張できるのかが議論の中心でした。6G に関しては、会話が根本的に変わりました。7 ～ 24 GHz にわたる FR3 帯域が表舞台に上がったのは、それが完璧だからではなく、帯域幅、カバレッジ、コストのバランスをとる唯一の現実的な選択肢だからです。しかし、このバランスにより、システムのほぼすべての課題が 1 つのアーキテクチャに集中します。

より深い洞察がさらに明確になります。FR3 の本当の難しさは決して周波数そのものではなく、アンテナから RF フロントエンド、システム設計に至る完全なアーキテクチャの再構築です。アンテナ数が増加し、スペクトルが断片化し、電力と熱の制限が厳しくなるにつれ、ディスクリート コンポーネントとモジュール式アセンブリによる従来のアプローチは限界点に達しつつあります。

これは、PA を追加したりフィルターを交換したりする必要はもうありません。 無線システム全体を根本から再設計する必要があります。 それがこの報告書の中心的なメッセージです。

コアメッセージ

6G FR3 帯域 (7 ～ 24 GHz) は、アンテナから RF フロントエンドに至る異種統合を通じて、大容量の無線通信とユーザー機器の展開を実現します。

FR3: 6G のパフォーマンスとコストのバランスのとれた帯域

FR3 は、Sub-6GHz (FR1) とミリ波 (FR2) の中間点を占め、独自の戦略的価値を備えています。

• FR1よりも広い帯域幅で、より高いデータレートをサポート
• FR2 よりも優れた伝播により、導入コストを削減
• 大規模 MIMO を有効にしてスケーラブルな容量を実現

FR3 は、6G が大容量と現実的な導入可能性の両方を実現するために不可欠です。

コアの競合: スペクトルの断片化とシステムの複雑さの爆発

FR3 は、システムレベルで次のような深刻な課題をもたらします。

• 不連続なバンドとグローバルなスペクトルの断片化
• 携帯電話、WiFi、衛星システムの共存
• 極めて高い直線性と電力を要求する高次変調と大規模 MIMO
• モバイルデバイスのアンテナスペースに極端な制約がある

スペクトルが豊富になると複雑さが増し、完全な RF アーキテクチャの再構築が必要になります。

重要な道筋: ディスクリートからシステムレベルの統合への FEM の進化

このレポートでは、FR3 の中核となるソリューションとして FEM (フロントエンド モジュール) の再構築が挙げられており、次の 2 つのアーキテクチャの方向性があります。

1. FR1 のようなアーキテクチャ (ビームフォーミングなし)
– シンプルな構造、簡単な統合
– 低利得、高挿入損失

2. FR2 のようなアーキテクチャ (ビームフォーミングあり)
– より高いシステムゲイン (≈+3dB)
– 効率の向上と消費電力の削減
– 面積が大きくなり、設計が複雑になる

FR3 は、低周波の考え方からミリ波のシステム設計へと進化しています。

本当のボトルネック: アンテナ、パッケージング、システムの共同最適化

報告書は次のような批判的な判断を強調している。 FR3 の成功は以下によって決まります アンテナとシステムの統合、個々のデバイスのパフォーマンスではありません。

アンテナの統合が最大のボトルネック
金属フレーム、バックカバー、アンダーディスプレイソリューション
FR1/FR2/FR3 全体でのアンテナ共有が必須となる
新しい AiD (アンテナ・イン・ディスプレイ) テクノロジー

接続と挿入損失
アンテナから FEM までの経路損失: 0.5 ～ 3 dB
PAの設計とシステムの電力バジェットに直接影響します

熱管理圧力
PA ジャンクション温度が 100°C に近づく
熱放散がシステムレベルの制約となる

RF システムは、純粋な回路設計から、構造、材料、熱力学を含む多分野のエンジニアリングへと進化してきました。

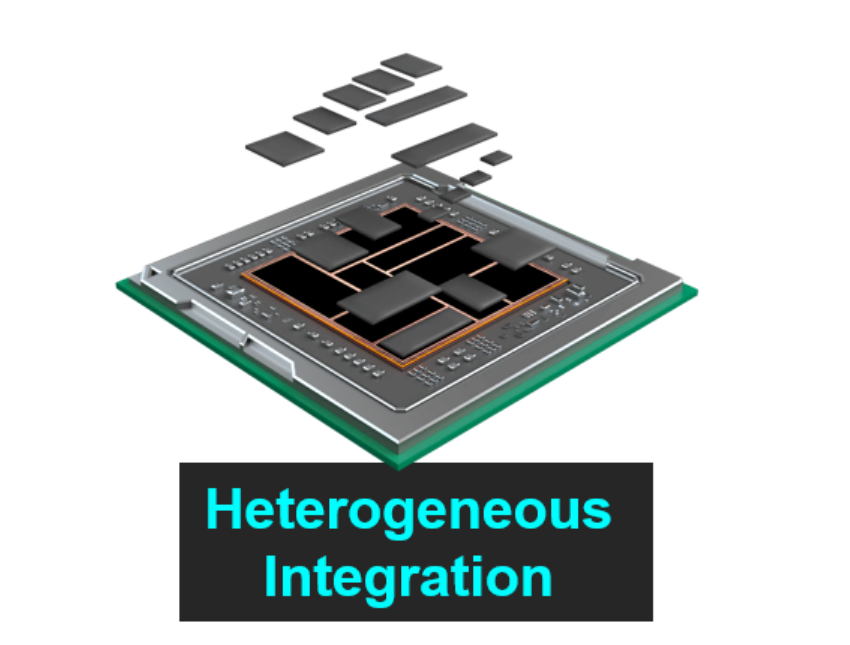

最終的な解決策: 異種混合統合

これらの課題を解決するには、レポートでは異種統合が唯一の実行可能な道であると指摘しています。

それはシステム全体に及びます。

• アクティブデバイス: PA、LNA、ビームフォーマー
• 受動デバイス: 音響フィルター、IPD
• 材料プラットフォーム: GaAs、GaN、CMOS、SiGe

主要な業界トレンド:

• GaN-on-Si: 電力とコストのバランスをとる
• シングルチップ FEM: より高度な統合
• IPD: 高 Q パッシブ統合

FR3 は単に周波数帯域の問題ではありません。 これは、システムレベルの統合における本格的な革命を表しています。
